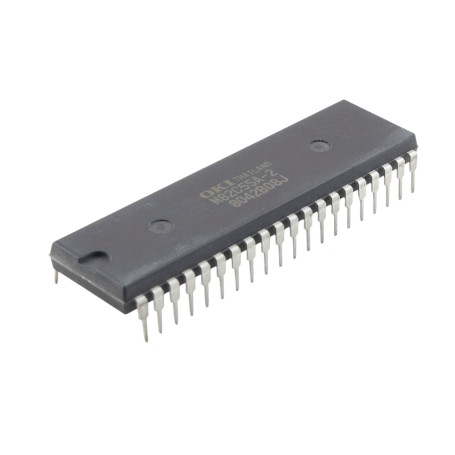

تراشه رابط ورودی / خروجی قابل برنامه ریزی M82C55A-2

آی‌سی M82C55A-2 نسخه CMOS و کم‌مصرف رابط مشهور 8255A محسوب می‌شود و امکان مدیریت 24 خط ورودی و خروجی دیجیتال را از طریق سه پورت 8 بیتی مستقل فراهم می‌کند. این تراشه با بهره‌گیری از ساختار قابل برنامه‌ریزی، اجازه می‌دهد هر پورت به‌صورت ورودی، خروجی یا در حالت‌های تبادل داده همراه با سیگنال‌های Handshake پیکربندی شود. Port A از حالت ارتباط دوطرفه پشتیبانی می‌کند و Port C علاوه بر عملکرد ورودی/خروجی، قابلیت Bit Set/Reset مستقل برای هر بیت را در اختیار طراح قرار می‌دهد. سازگاری عملکردی با خانواده 8255A باعث شده این قطعه در تجهیزات صنعتی، سیستم‌های مبتنی بر ریزپردازنده‌های کلاسیک، تجهیزات اندازه‌گیری، کنترلرهای ماشین‌آلات و کارت‌های توسعه I/O کاربرد گسترده‌ای داشته باشد. فناوری CMOS مورد استفاده در این آی‌سی علاوه بر کاهش مصرف توان، نویزپذیری کمتر و پایداری عملکرد بالاتری نسبت به نسخه‌های NMOS فراهم می‌کند.

مشخصات فنی

• مدل: M82C55A-2
• سازنده: OKI Semiconductor
• نوع قطعه: Programmable Peripheral Interface (PPI)
• تکنولوژی ساخت: CMOS
• پکیج: DIP-40
• ولتاژ تغذیه: 3V تا 6V
• ولتاژ نامی: 5V
• تعداد خطوط ورودی/خروجی: 24 خط
• تعداد پورت‌ها: 3 پورت 8 بیتی
  • Port A: 8 بیت ورودی/خروجی
  • Port B: 8 بیت ورودی/خروجی
  • Port C: 8 بیت ورودی/خروجی
• سازگاری عملکردی: Intel 8255A
• قابلیت Bit Set/Reset برای Port C
• پشتیبانی از Mode 0 ،Mode 1 و Mode 2
• سازگاری منطقی: TTL Compatible
• عملکرد دوطرفه داده: Port A در Mode 2
• پکیج استاندارد: DIP-40

کاربردهای رایج

این آی‌سی برای افزایش تعداد خطوط دیجیتال در سیستم‌های مبتنی بر ریزپردازنده و میکروکنترلر، ایجاد ارتباط با تجهیزات جانبی موازی و پیاده‌سازی کنترل صنعتی استفاده می‌شود. انعطاف‌پذیری بالا در پیکربندی پورت‌ها باعث شده در تجهیزات قدیمی و همچنین پروژه‌های بازسازی و تعمیر بردهای صنعتی همچنان مورد استفاده قرار گیرد.

• سیستم‌های مبتنی بر 8085
• سیستم‌های مبتنی بر 8086
• سیستم‌های مبتنی بر Z80
• PLC های صنعتی
• کنترل نمایشگرهای LED
• کنترل نمایشگرهای LCD
• اسکن صفحه کلید
• کنترل رله‌ها
• کارت‌های توسعه I/O
• تجهیزات اندازه‌گیری و تست
