ماژول مبدل DC-DC افزاینده XL6009/LM2577
توضیحات

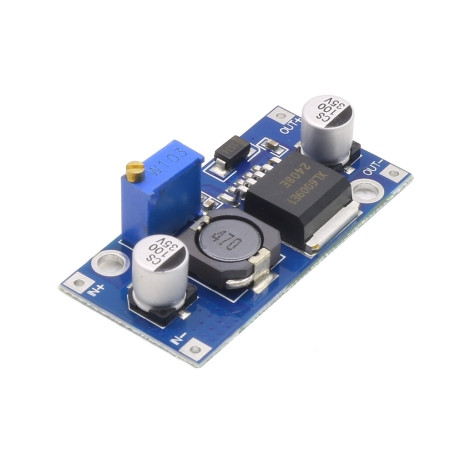

ماژول افزاینده ولتاژ XL6009 یک مبدل DC-DC نوع Boost با عملکرد بالا و طراحی مبتنی بر چیپ نسل دوم XL6009E1 است که جایگزینی بهصرفه و قدرتمند برای تراشههای قدیمی مانند LM2577 محسوب میشود. این ماژول امکان افزایش ولتاژ ورودی را به محدوده دلخواه (تا 35V) فراهم میسازد و قابلیت تنظیم ولتاژ خروجی توسط پتانسیومتر دقیق روی برد را دارد. طراحی ماژول بهگونهای است که با جریان ورودی تا 3A (و پیک 5A)، راندمان تبدیل بالا تا 92% را ارائه میدهد. از ویژگیهای دیگر این ماژول میتوان به فرکانس کلیدزنی 400KHz، ریپل خروجی پایین، پایداری بار و ولتاژ اشاره کرد. این ماژول در کاربردهای قابل حمل، تغذیه نمایشگرها، مدارهای روشنایی، و پروژههای DIY که نیاز به ولتاژ بالاتر از منبع تغذیه دارند بسیار مفید است.
مشخصات
- نوع ماژول: افزاینده DC-DC (Boost)
- ولتاژ ورودی: 3V تا 34V
- ولتاژ خروجی: 4V تا 35V (قابل تنظیم)
- جریان خروجی: حداکثر 2.5A
- جریان ورودی: حداکثر 3A
- توان خروجی: 15W ، تا 25W با هیتسینک
- راندمان تبدیل: حداکثر 92%
- فرکانس کلیدزنی: 400KHz
- ریپل خروجی: حداکثر 50mV
- پایداری بار: ±0.5%
- پایداری ولتاژ: ±0.5%
- دمای کاری: 40- تا 85+ درجه سانتیگراد (کاهش توان در دماهای بالای 40 درجه)
کاربردهای رایج
ماژول XL6009 در پروژههای تغذیه قابلحمل، تقویت ولتاژ باتریها، تغذیه مدارهای LED، تامین انرژی برای نمایشگرها و بردهای توسعه، و همچنین در پروژههای DIY و آموزشی مورد استفاده قرار میگیرد. این ماژول برای موقعیتهایی که نیاز به ولتاژ خروجی بالاتر از منبع ورودی دارید، انتخابی ایدهآل است.
- افزایش ولتاژ باتریهای 3.7V یا 5V به سطوح بالاتر
- تغذیه نمایشگرهای LCD و TFT با ولتاژ بالا
- ماژولهای روشنایی LED با نیاز به ولتاژ ثابت
- منبع تغذیه برای میکروکنترلرها در نبود ولتاژ مناسب
- پروژههای پرتابل و کیتهای آزمایشگاهی
- راهاندازی ماژولهای وایرلس با نیاز ولتاژ خاص
- جایگزین ماژولهای LM2577 در طراحیهای مدرن
- استفاده در سیستمهای شارژ و تبدیل انرژی خورشیدی
- پروژههای DIY و آموزشی حوزه الکترونیک
- منابع تغذیه قابل تنظیم آزمایشگاهی
