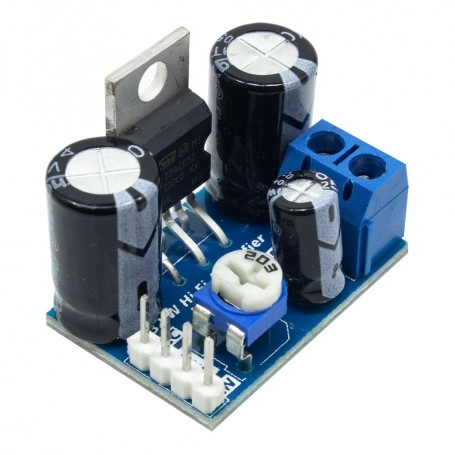

ماژول آمپلی فایر 32 وات TDA2050 ایرانیک
توضیحات
این ماژول آمپلی فایر مجهز به تراشه TDA2050 است که یک تقویتکننده صوتی کلاس AB با توان خروجی 32 وات واقعی میباشد. طراحی این مدار برای پخش صدای Hi-Fi با اعوجاج پایین انجام شده و بهترین عملکرد آن با بلندگوهای 4 اهم محقق میشود. محدوده ولتاژ کاری این برد بین 12 تا 24 ولت DC بوده و در حالت حداکثر بار، جریان مصرفی زیر 1.5 آمپر است. در حالت بدون سیگنال، مصرف انرژی بسیار پایین و کمتر از 100 میلیآمپر خواهد بود. این ماژول با داشتن مدارهای محافظتی داخلی، در برابر دمای بالا، اضافهبار و اتصال کوتاه مقاوم است و امنیت عملکردی بالایی ارائه میدهد. گستره فرکانسی 20 هرتز تا 20 کیلوهرتز باعث کیفیت صدای شفاف و دقیق میشود. طراحی کوچک و ورودی پین هدر امکان نصب آسان در پروژههای مختلف را فراهم میکند.
مشخصات
- توان خروجی: 32 وات
- کلاس کاری: AB
- تراشه: TDA2050
- ولتاژ کاری: 12 تا 24 ولت DC (پیشنهادی 12 ولت)
- جریان مصرفی حداکثر: 1.5 آمپر
- جریان بیبار: کمتر از 100 میلیآمپر
- فرکانس کاری: 20 هرتز تا 20 کیلوهرتز
- امپدانس بار خروجی: 4 اهم
- ورودی صوت: پین هدر
- ابعاد ماژول: طول 35 میلیمتر، عرض 25 میلیمتر
- محافظت در برابر: اضافهبار، دمای بالا، اتصال کوتاه
کاربردهای رایج
این ماژول گزینهای کاربردی برای ارتقای سیستمهای صوتی خودرو و خانگی، ساخت پروژههای صوتی کوچک و افزایش توان خروجی ماژولهای بلوتوث صوتی است و در پروژههای DIY بسیار محبوب است.
- آمپلی فایر خودرو
- تقویت سیستم صوتی ماشین
- ساخت آمپلی فایر خانگی
- پروژههای صوتی DIY
- ساخت باکس صدا
- تقویت صدای بلندگوهای رومیزی
- پروژههای آموزشی صوتی
- افزایش کیفیت صدای سیستمهای قدیمی
- ماژول اسپیکر پرتابل
- کیتهای آموزشی تقویت صدا
لازم به ذکر است برای استفاده های معمولی از یک هیتسینک معولی می توانید استفاده کنید. در صورتی که هیتسینک بیش از حد داغ شود، می بایست هیت سینک بزرگتری به آن وصل کنید. بهترین دما با توجه به سایز هیتسینگ، دمایی است که دست انسان را نسوزانده و قابل تحمل باشد. حتما برای اتصال هیتسینک به تراشه، از خمیر سیلیکون مرغوب استفاده نمایید.
در صورتی که از لحاظ فضا برای هیتسینگ بزرگ دچار مشکل می شوید، می توانید از یک فن بر روی هیتسینگ استفاده کنید.
