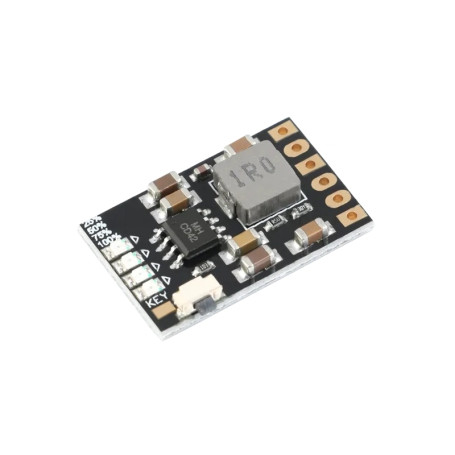

ماژول شارژ و دشارژ باتری لیتیومی MH-CD42

ماژول شارژر باتری لیتیومی MH-CD42 یک ماژول کاربردی است که برای شارژ باتری‌های لیتیومی استفاده می‌شود. این ماژول قابلیت شارژ باتری‌های لیتیوم پلیمری و لیتیوم یونی مانند باتری‌های 18650 را داراست. با استفاده از شارژرهای تلفن همراه یا منبع تغذیه با ولتاژ 5 ولت، می‌توانید باتری را به راحتی شارژ کنید. با اتصال باتری به پایه‌های BAT و    GND- این ماژول، باتری خود را به طریقی ساده شارژ کنید. همچنین، این ماژول شارژر دارای یک پورت خروجی است که با استفاده از یک کلید، مسیر ورودی تغذیه را به خروجی متصل می‌کند.

مشخصات

ولتاژ شارژ: 4.5 تا 5.5 ولت
ولتاژ دشارژ : 2.9 تا 3 ولت
ولتاژ شارژ توصیه شده: 5 ولت
جریان شارژ: 2 آمپر
جریان مصرفی در حالت شارژ ماژول: 100 میکرو آمپر
ولتاژ فول شارژ: 4.2 ولت با تلرانس یک درصد
جریان خروجی ماژول: 0 تا 2.4 آمپر
جریان مصرفی در حالت دشارژ ماژول: 50 میکرو آمپر
ابعاد: 25 در 16 در 4 میلی متر
ابعاد: 25x16 میلی متر

Introduction

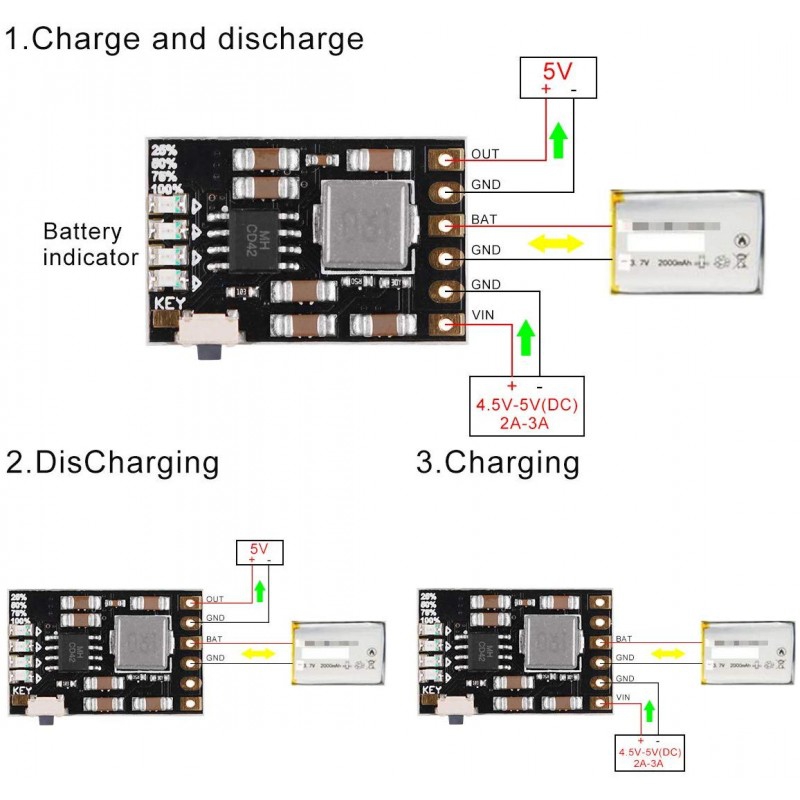

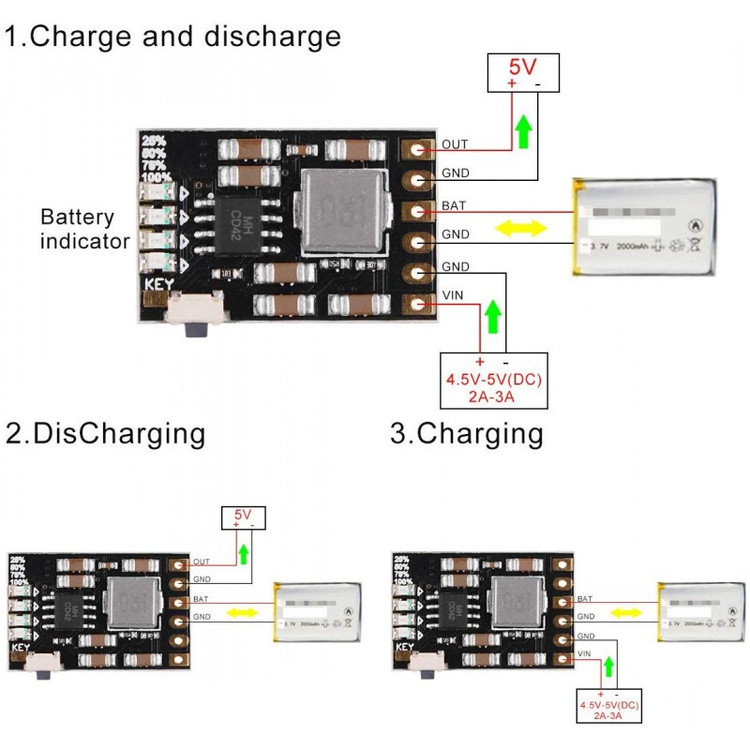

The MH-CD42 Lithium Battery Charger Module is a practical module used to charge lithium batteries. This module is capable of charging lithium polymer and lithium ion batteries such as 18650 batteries. You can easily charge the battery using a mobile phone charger or a 5V power supply. By connecting the battery to the BAT and GND pins of this module, you can charge your battery in a simple way. Also, this charger module has an output port that uses a switch to connect the power input path to the output.

Specifications

Charging voltage: 4.5 to 5.5 V
Recommended charging voltage: 5 V
Charging current: 2 A
Current consumption in module charging mode: 100 microamperes
Full charge voltage: 4.2 V with a tolerance of one percent
Module output current: 0 to 2.4 A
Current consumption in module discharging mode: 50 microamperes
Dimensions: 25 x 16 x 4 mm
Dimensions: 25x16 mm
