ماژول شارژر باتری لیتیوم یون 2 سل و 3 سل IP2326 با ورودی USB Type-C

این ماژول شارژ باتری لیتیوم یک ابزار مناسب برای شارژ باتری‌های لیتیوم پلیمری (LiPo) است که از شارژ سریع پشتیبانی می‌کند و می‌تواند باتری‌های با سلول‌های 2S (7.4V) و 3S (11.1V) را به سرعت و با کارایی بالا شارژ کند.

مشخصات

مدل LX-LISC-V1
پشتیبانی از شارژ باتری‌های 2S (7.4V) و 3S (11.1V).
نوع پورت ورودی USB Type-C
 دارای نشانگر شارژ : آبی برای شروع شارژ و قرمز برای نشان دادن تکمیل شارژ
فرکانس سوئیچینگ تا 1 مگاهرتز
در حالت 2S، ماژول از عملکرد تعادل باتری پشتیبانی می‌کند.
ولتاژ شارژ پیش‌فرض برای هر سلول 4.2V است.
ابعاد: 18*31 میلی‌متر

ویژگی‌

عملکرد شارژ سریع با بهره‌وری 94% و پشتیبانی از فناوری QC (Quick Charge).
شارژ با توان 15W که باعث افزایش سرعت و کارایی شارژ می‌شود
قابلیت نصب NTC از پدهای مشخص شده
حفاظت در برابر اضافه ولتاژ ورودی
حفاظت در برابر اضافه جریان خروجی
حفاظت در برابر اضافه ولتاژ خروجی و اتصال کوتاه.

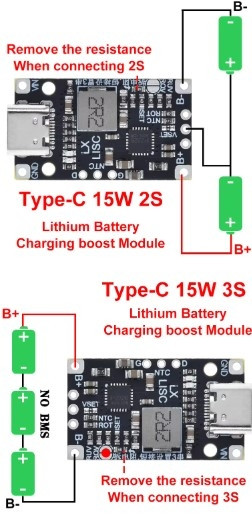

پشتیبانی از دو نوع سلول باتری (2S و 3S) و قابلیت شارژ متعادل در حالت 2S.
دمای کاری وسیع از -40°C تا +85°C.

کاربرد

این ماژول شارژ باتری در انواع دستگاه‌ها و پروژه‌های الکترونیکی که نیاز به شارژ سریع و ایمن باتری‌های لیتیوم پلیمری دارند، قابل استفاده است

دستگاه‌های قابل حمل: مانند دوربین‌های دیجیتال، پخش‌کننده‌های MP3 و MP4، و دستگاه‌های بلوتوثی
لپ‌تاپ‌ها و دستگاه‌های بازی: برای تأمین انرژی در دستگاه‌های مصرفی
سیستم‌های خورشیدی: برای استفاده در پروژه‌های انرژی خورشیدی با باتری‌های لیتیوم یون
دستگاه‌های صوتی و پخش‌کننده‌ها: برای تأمین انرژی در تجهیزات صوتی
دستگاه‌های شارژ با پورت Type-C

نکته

اگر از ورودی لحیم‌کاری استفاده می‌کنید، ولتاژ ورودی باید کمتر از ولتاژ باتری باشد تا ماژول در حالت بوست کار کند.

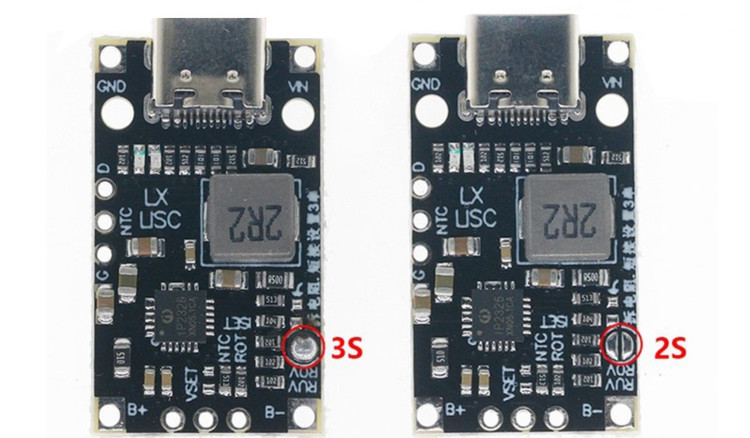

برا درک بهتر تغییر وضعیت تصاویر و توضیحات مطالعه گردد

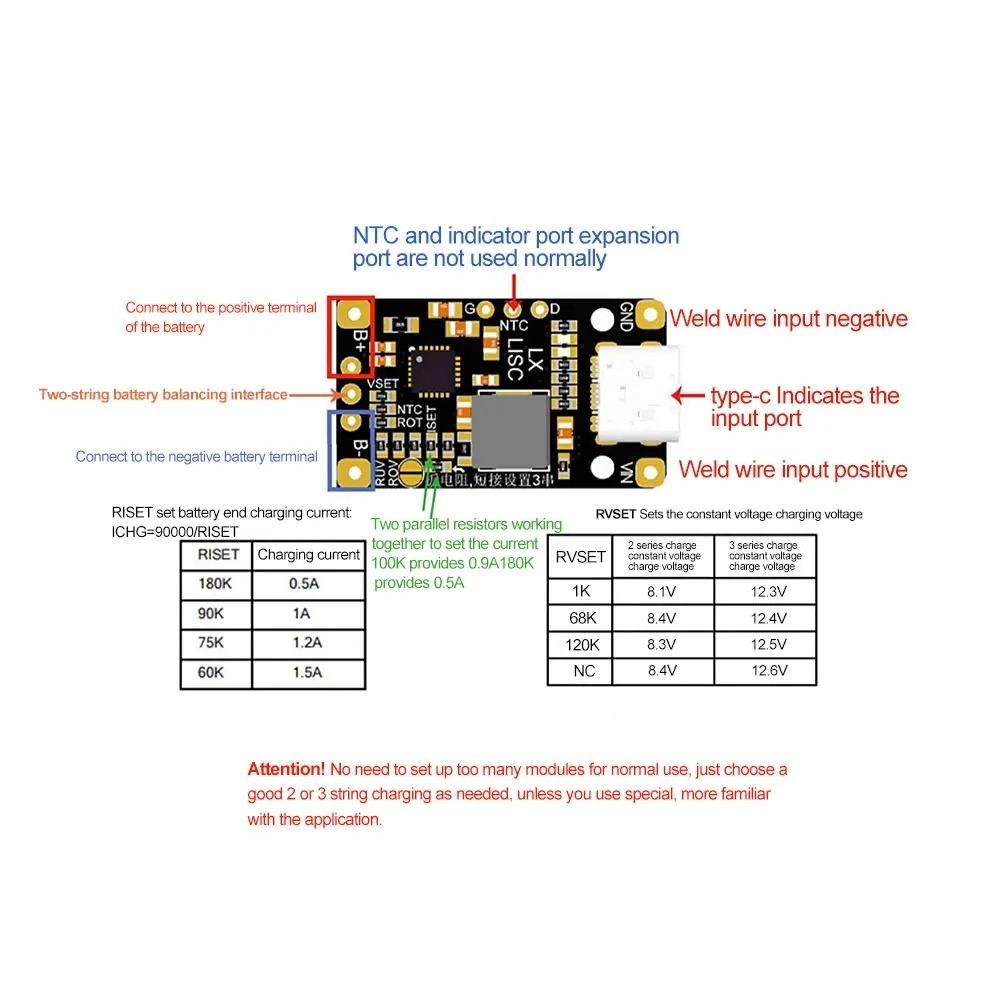

جریان شارژ قابل تنظیم با استفاده از مقاومت‌های مختلف.
جریان پیش‌فرض برای نسخه‌های مختلف به شرح زیر است:
1A (با مقاومت 100K اهم)
2A (با مقاومت 180K اهم)

تنظیمات ولتاژ شارژ:

این ولتاژ قابل تنظیم است و می‌توان آن را با استفاده از مقاومت‌های RVSET تغییر داد.
قابلیت تنظیم زمان شارژ با استفاده از مقاومت‌های ROT.
زمان شارژ پیش‌فرض بدون محدودیت است، اما می‌توان آن را برای 4 ساعت (68K)، 12 ساعت (120K) یا 24 ساعت (بدون مقاومت) تنظیم کرد.
