شارژر USB TYPE-C باتری های لیتیومی 4 سل

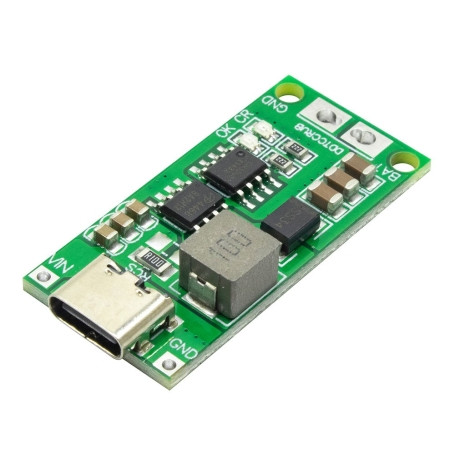

این ماژول یک شارژر تخصصی برای پک باتری‌های لیتیومی 4 سل (4S) است که از طریق پورت USB Type-C تغذیه می‌شود و جریان شارژ ثابتی معادل 4 آمپر ارائه می‌دهد. برخلاف مدل‌های قابل تنظیم، این ماژول فقط برای باتری‌های 4 سل طراحی شده و گزینه‌ای برای تغییر تعداد سلول یا جریان خروجی ندارد. ساختار مدار شامل قطعاتی مانند اینداکتور، ماسفت‌های توان و یکسوکننده‌های سریع است که موجب عملکرد پایدار و راندمان بالا در فرآیند شارژ می‌شود. محافظت در برابر اتصال کوتاه، دمای بیش‌ازحد و جریان بیش‌ازحد از دیگر ویژگی‌های مهم این برد است. این ماژول انتخابی مناسب برای شارژ ایمن پک‌های باتری لیتیومی 16.8 ولتی با جریان متوسط بوده و به‌ویژه در پروژه‌های پرتابل و DIY کاربرد فراوان دارد.

مشخصات

• ولتاژ ورودی: 5V از طریق پورت USB Type-C
• تعداد سلول پشتیبانی‌شده: فقط 4 سل لیتیومی (4S)
• ولتاژ نهایی شارژ: 16.8V (4.2V برای هر سل)
• جریان شارژ خروجی: 4A ثابت
• نوع حفاظت: اتصال کوتاه، جریان بیش‌ازحد، دمای بیش‌ازحد
• نوع پورت ورودی: USB Type-C

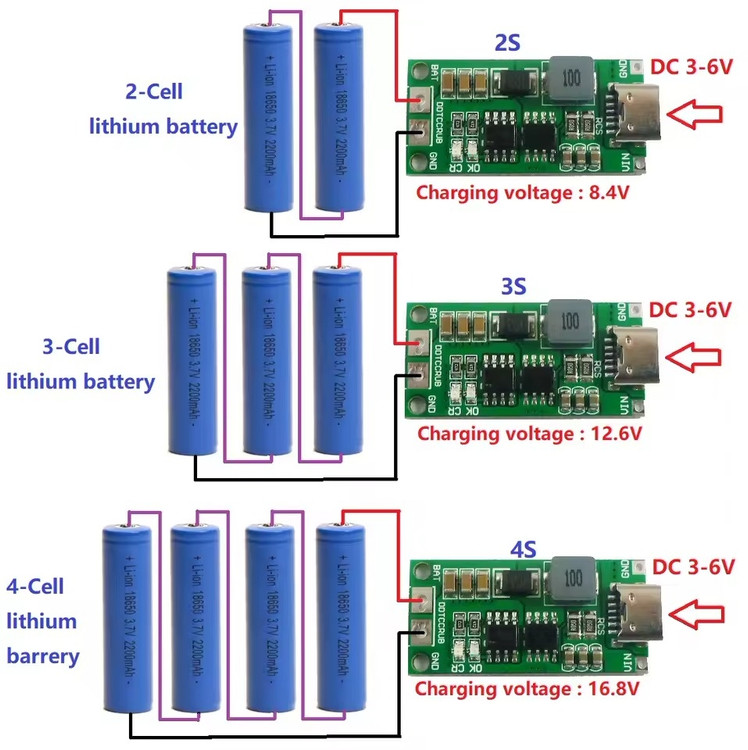

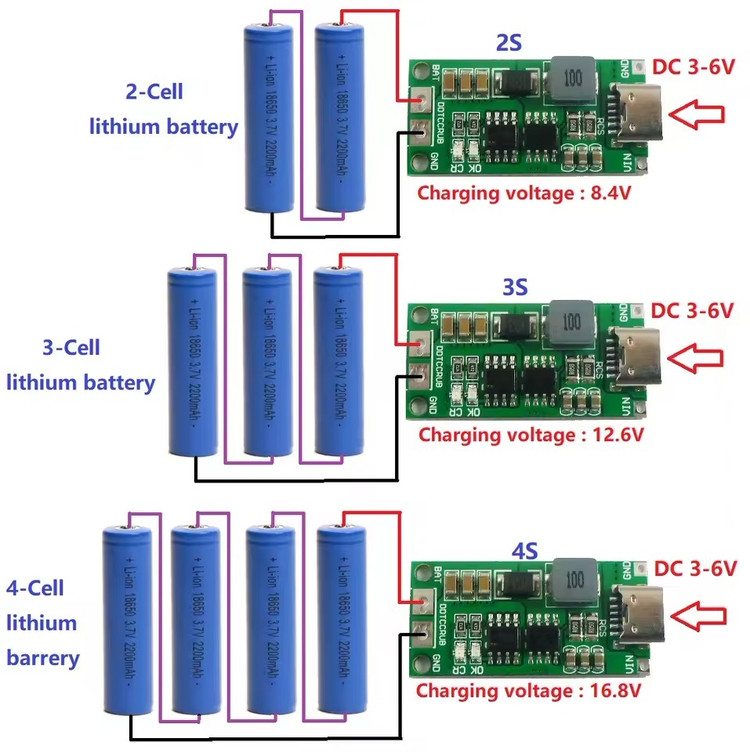

• خروجی: پدهای GND و BAT برای اتصال به پک باتری
• نوع سلول سازگار: لیتیوم-یون (Li-ion) یا لیتیوم-پلیمر (Li-Po)

کاربردهای رایج

این ماژول برای شارژ ایمن و مؤثر پک‌های لیتیومی 4 سل در بسیاری از پروژه‌های قابل حمل و ابزارهای شارژی استفاده می‌شود. طراحی ساده و ورودی Type-C آن را برای استفاده روزمره و بدون نیاز به منبع تغذیه خاص، بسیار کاربردی کرده است.

• پک باتری‌های لیتیومی 4 سل 16.8V
• ابزارآلات برقی قابل حمل
• سیستم‌های روشنایی پرتابل
• ربات‌های کوچک و کوادکوپترها
• پروژه‌های DIY با مصرف متوسط
• پاوربانک‌های دست‌ساز پرتوان
• تجهیزات شارژی نیازمند ورودی Type-C
• مدارهای آزمایشگاهی و آموزشی
• دستگاه‌های بلوتوث یا وایرلس صنعتی
• تجهیزات امدادی یا روشنایی اضطراری
