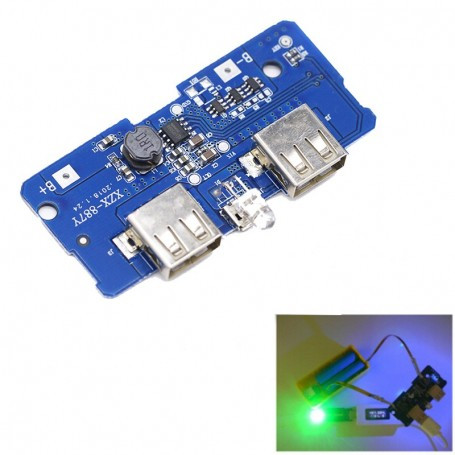

ماژول ساخت پاوربانک دارای دو خروجی 5V 1A - 2A USB

تنها با اتصال یک منبع ولتاژ 5 ولتی با درگاه میکرو  USB  به ورودی شارژر میتواند باتری متصل به خروجی را تا 5V شارژ نماید. این ماژول بطور کلی برای منابع تغذیه قابل حمل که ازباتری های lithium 18650 استفاده میکنند مناسب است. برای استفاده از این ماژول نیاز به فشردن دکمه ی آن ندارید، با اتصال به موبایل به طور خودکار خروجی خواهیم داشت. جزیان مناسب برای شارژ باتری موبایل به طور خودکار تنظیم میشود. این ماژول برای توان کمتر از 0.5 وات و بالاتر از 10.5 مناسب نیست. این ماژول دارای  مدار محافظ نمیباشد بنابر این با توجه به ولتاژ 3 تا 4.2 ولتی نباید باتری های چندتایی سری با یکدیگر موازی شوند. باتری باید دارای ظرفیت 4A حدودی برای دشارژ باشد.

مشخصات

• ورودی : 5V-1A
• رابط ورودی: پورت مادگی میکرو USB
• خروجی :  5V-1A و 5V-2A
•  رابط خروجی: 2× پورت استاندارد مادگی USB A
• باتری های مجاز برای ماژول: باتری های لیتیومی 18650 با سر فلت یا باتری لیتیوم پلیمری
• مدار محافظ پلاریته معکوس : ندارد (اتصالات مثبت و منفی با دقت انجام شود.)
• مدار محافظ overcharge و over discharge برای باتری لیتیومی دارد.
• مدار محافظ خروجی  over current و اتصال کوتاه دارد .
• دارای چراغ قوه
• ابعاد برد : 68x33x12mm

Introduction

1. Power has designs of overcharge, over discharge, short circuit protection, does not need to worry about the time of charging
2.Intelligent Output. When equipment is fully charged, it will stop charging automatically to prevent from overcharging
3.Power has multiple safe designs. Output voltage and current is stable, never to damage user's device
4.Operating temperature range is wide (-20 Celsius—50Clecius),can provide over temperature protection
Function Feature: with a highlight LED lamp (long press or double click power key can start)
Electricity Quantity Display:4 class LED light display electricity quantity, non-operating state will be intelligently off
Charging Display: when charging 0-25% one light is on, other lights off; 25%--50%, the second light flashes, the first light is continuously on;50%-- 75%, the third light flashes, front two lights are continuously on;75%---100%;the fourth light flashes, front three lights are continuously on. And four lights are on charging to 100%.
Mainboard Protection Function: overcharge protection, over discharge protection, overcurrent protection. Power does not need protection board. If you have it, please unload.
Installation Introduction:
1. Circuit board B- connects power negative, B+ connects positive. Don’t inversely connect, it will result in burning of board. Power is series soldering, so please make sure the insulation between power and circuit when install the battery
2.Double press the switch, flashlight LED light starts, then double press turn it off
3.Double press starts flashlight, then press once, light will be lighting. Then touch once start SOS mode, and press one more time turn off LED
4.2A output is not continuous current, it changes according to USB connecting load automatic current output
5.Insurance resistor battery connects incorrectly, the polarity will burn.

Specification

100% New and High-Quality Power Bank Charger Circuit Board
Input Parameter: 5V / 1A
Input Interface: microUSB interface
Output Parameter: double USB output: 5V / 2A
Conversion Rate: 90% average
4 LEDs Battery Capacity Indicators
1 White LED Flashlight
Size: width 2.6 cm, length 6.9 cm
Note: The installation and usage of these modules require some basic knowledge of electronics, if you don’t know how to install, please don't buy it.
