ماژول آمپلی فایر بلوتوثی 2X30W با تراشه TPA3118 مدل XH-M314

ماژول آمپلی‌فایر XH-M314 با بهره‌گیری از تراشه قدرتمند TPA3118 ، توانایی ارائه خروجی استریو 2×30 وات را با کیفیت صدای شفاف و اعوجاج بسیار پایین فراهم می‌کند. این ماژول از فناوری کلاس D استفاده کرده که علاوه بر بازدهی بالا، گرمای تولیدی را نیز کاهش می‌دهد. ورودی بلوتوث داخلی امکان پخش بی‌سیم موسیقی از گوشی یا تبلت را فراهم کرده و ورودی AUX با جک 3.5 میلی‌متری نیز اتصال سیمی را پشتیبانی می‌کند. این ماژول با ولتاژ کاری 12 تا 26 ولت DC و پشتیبانی از امپدانس اسپیکرهای 4، 6 و 8 اهم، گزینه‌ای ایده‌آل برای پروژه‌های اسپیکر خانگی یا سیستم‌های صوتی DIY محسوب می‌شود.

مشخصات

• مدل: XH-M314
• تراشه اصلی: TPA3118
• توان خروجی: 2×30 وات استریو
• ولتاژ کاری: 12 ~ 26 ولت DC
• نوع کلاس تقویت‌کننده: Class-D
• ورودی صدا: بلوتوث داخلی و AUX (جک 3.5 میلی‌متری)
• امپدانس اسپیکر پشتیبانی‌شده: 4Ω ، 6Ω ، 8Ω
• نسبت سیگنال به نویز (SNR): 102dB
• اعوجاج هارمونیک کلی (THD+N) در 1 کیلو هرتز برابر 0.1%
• نسبت حذف ریپل منبع تغذیه (PSRR) برابر 70dB
• ابعاد: 71×52×13 میلی‌متر

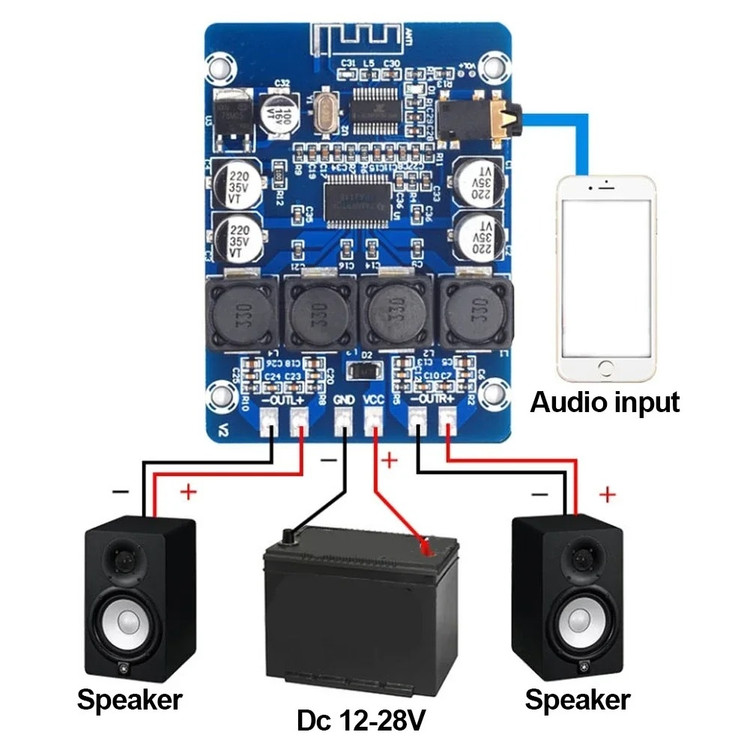

• وزن: حدود 40 گرمرای راه‌اندازی ماژول آمپلی‌فایر بلوتوثی XH-M314، ابتدا منبع تغذیه DC بین 12 تا 26 ولت را به پایه‌های VCC و GND ماژول متصل کنید. سپس خروجی‌های OUTR و OUTL را به اسپیکرهای با امپدانس 4، 6 یا 8 اهم وصل نمایید. در صورت استفاده از ورودی AUX، کابل صدای 3.5 میلی‌متری را از منبع صوتی به جک AUX ماژول وصل کنید؛ برای پخش بی‌سیم، بلوتوث گوشی یا دستگاه پخش را فعال کرده و به ماژول متصل شوید. پس از برقراری اتصال، ماژول به‌طور خودکار سیگنال صوتی را تقویت و به اسپیکرها ارسال می‌کند.
