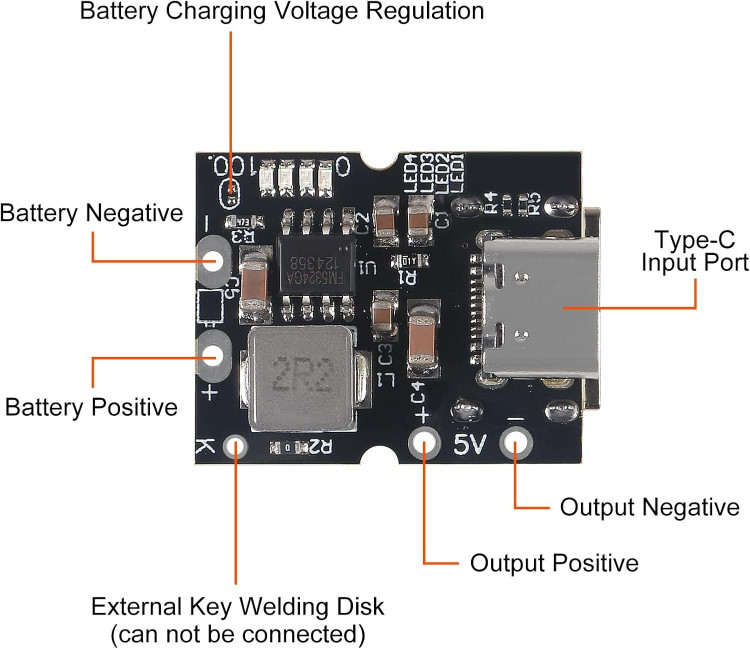

ماژول شارژ و دشارژ باتری لیتیومی 5V-2A دارای کانکتور USB Type-C مدل PBOA

این ماژول برای شارژ و دشارژ باتری‌های لیتیوم یونی تک‌سل است که با داشتن ورودی Type-C امکان شارژ آسان با شارژرهای رایج موبایل را فراهم می‌کند. مدار داخلی ماژول علاوه بر کنترل دقیق فرآیند شارژ (با ولتاژ 4.2V یا 4.35V قابل پیکربندی)، شامل یک مبدل افزاینده (Boost Converter) با راندمان بالا است که ولتاژ باتری را به مقدار ثابت 5V تقویت می‌کند. این ویژگی ماژول را برای ساخت پاوربانک، منبع تغذیه پرتابل یا تغذیه مستقیم مدارات 5V بسیار مناسب می‌سازد. جریان خروجی تا 2A باعث می‌شود بتوان دستگاه‌های مختلف مانند گوشی هوشمند، بردهای آردوینو، ماژول‌های IoT و تجهیزات قابل حمل را با آن راه‌اندازی کرد. طراحی فشرده، وجود LEDهای وضعیت شارژ/دشارژ و مدار محافظ ولتاژ و جریان از دیگر مزایای این ماژول هستند.

در این مدل USB-A به صورت جداگانه می باشد که بسته به نیاز کاربر می تواند آن را لحیم کاری نماید .

مشخصات

• ورودی تغذیه: 5V ~ 5.5V (رابط USB Type-C)
• ولتاژ شارژ باتری: 4.2V یا 4.35V
• جریان شارژ: 0.1A ~ 2A
• جریان دشارژ خروجی: حداکثر 2A
• ولتاژ خروجی افزاینده: 5V ~ 5.15V
• دقت ولتاژ خروجی: ±100mV
• راندمان تبدیل: حدود 92.5% (در ورودی 3.6V، خروجی 5V/2A)
• ولتاژ قطع دشارژ: 2.95V
• نویز خروجی: <150mVp-p
• مصرف حالت استندبای (دشارژ فعال): <900µA
• مصرف حالت استندبای (خواب خودکار): <100µA
• ابعاد تقریبی: 11 × 20 × 26 میلی متر
