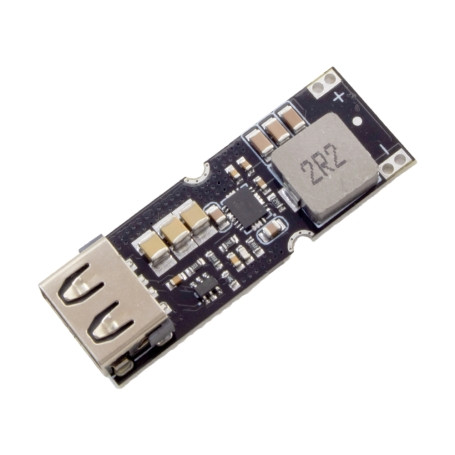

ماژول ساخت پاوربانک فست شارژ 24 وات TPS61088 با پشتیبانی از پروتکل QC3.0 دارای خروجی

این ماژول افزاینده DC-DC با طراحی بهینه و تراکم توان بالا، برای تبدیل ولتاژ پایین باتری‌های لیتیوم‌یونی یا پلیمر (با محدوده 2.8 تا 4.5 ولت) به خروجی‌های استاندارد شارژ سریع (5V/9V/12V) کاربرد دارد. چیپ اصلی تقویت‌کننده TPS61088A، با بهره‌وری تا 93٪، عملکرد پایدار و قابل‌اطمینانی ارائه می‌دهد. همچنین شناسایی پروتکل امکان تشخیص خودکار پروتکل‌های شارژ سریع مانند QC2.0، QC3.0، Huawei FCP و DCP را فراهم می‌کند. ماژول پس از اتصال به باتری، قادر است به‌صورت خودکار ولتاژ مناسب با نوع دستگاه متصل‌شده را انتخاب کرده و جریان مورد نیاز را با حداکثر توان 24 وات تأمین کند.

خروجی از طریق پورت USB-A استاندارد فراهم شده و نصب آسان این ماژول، آن را به انتخابی مناسب برای ساخت پاوربانک‌های سفارشی، تغذیه تجهیزات دیجیتال و پروژه‌های پرتابل تبدیل کرده است. طراحی یک‌پارچه، ابعاد کوچک و راندمان بالا، این ماژول را برای استفاده در فضاهای محدود بسیار مناسب می‌سازد.

مشخصات

• تراشه: TPS61088
• ولتاژ ورودی: 2.8V تا 4.5V DC
• جریان ورودی مجاز: تا 8A
• ولتاژ خروجی: 5V، 9V، 12V (تنظیم خودکار)
• جریان خروجی:
  • • 5V — 3A
    • 9V — 2A
    • 12V — 2A
• توان خروجی: حداکثر 24W
• بهره‌وری: تا 93٪
• پروتکل‌های پشتیبانی‌شده: QC2.0، QC3.0، Huawei FCP، DCP
• نوع خروجی: USB-A مادگی
• نوع باتری ورودی: لیتیوم یون یا لیتیوم پلیمر تک‌سل (3.7V یا 4.2V)

  این ماژول افزاینده (Boost Converter) برای تبدیل مستقیم ولتاژ پایین باتری‌های لیتیومی تک‌سل (با ولتاژ اسمی 3.7V و حداکثر 4.2V) به ولتاژهای استاندارد شارژ سریع مانند 5V، 9V و 12V طراحی شده است. عملکرد آن به‌گونه‌ای است که با استفاده از چیپ تقویت‌کننده TPS61088A، ولتاژ ورودی را به‌طور پیوسته افزایش داده و در کنار شناسایی هوشمند ، به‌صورت خودکار نوع پروتکل شارژ مورد نیاز دستگاه متصل‌شده را تشخیص می‌دهد.
