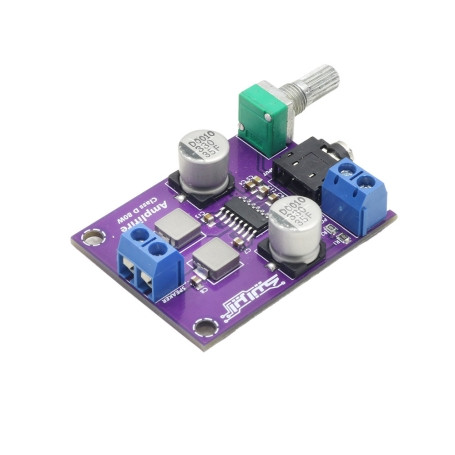

ماژول آمپلی فایر 80W کلاس D با تراشه CS8673E ایرانیک

ماژول آمپلی فایر 80 وات کلاس D ایرانیک با تراشه CS8673E یک تقویت‌کننده صوتی کم‌مصرف و پرقدرت است که سیگنال‌های صوتی را با مدولاسیون PWM تقویت می‌کند و راندمان انرژی بیش از 90 درصدی دارد. این ماژول در ولتاژ کاری 12 تا 24 ولت DC کار می‌کند و خروجی صدای مونو با کیفیت بالا و نویز پایین ارائه می‌دهد. توان خروجی این تقویت‌کننده در ولتاژهای مختلف قابل تنظیم بوده و حداکثر تا 82 وات در امپدانس 4 اهم تولید می‌کند. ابعاد کوچک، مصرف بهینه انرژی و مدار محافظتی داخلی، این ماژول را برای سیستم‌های صوتی خانگی، اسپیکرهای پرتابل و پروژه‌های DIY ایده‌آل کرده است.

ویژگی‌ها:

• توان خروجی: 80 وات
• تراشه: CS8673E
• کلاس کاری: D
• ولتاژ کاری: 12 تا 24 ولت DC
• بهره‌وری انرژی: بالا (بیش از 90%)
• ابعاد: کوچک و مناسب برای انواع پروژه‌های صوتی
• خروجی صدا: مونو با کیفیت بالا و نویز کم
• امپدانس: 4  الی 8 اهم

کاربردها:

• سیستم‌های صوتی خانگی
• اسپیکرهای پرتابل
• سیستم‌های صوتی خودرو
• پروژه‌های DIY و آموزشی

توضیحات فنی:

ماژول آمپلی فایر 80W کلاس D با تراشه CS8673E از تکنولوژی مدولاسیون پالس عرض (PWM) برای تقویت سیگنال‌های صوتی استفاده می‌کند. این تکنولوژی باعث کاهش تلفات انرژی و افزایش بهره‌وری می‌شود. همچنین، این ماژول دارای مدارهای محافظتی برای جلوگیری از آسیب به تراشه و سایر قطعات در صورت بروز اتصال کوتاه یا افزایش دما است.

خروجی توان در ولتاژ و حالت های مختلف:
PO at 10% THD+N, vDD = 18V@RL = 4Ω 47W
PO at 10% THD+N, VDD = 21V@RL = 4Ω 64W
PO at 10% THD+N, VDD = 24V@RL = 4Ω 82W

نحوه استفاده:

1. اتصال منبع تغذیه: ولتاژ ورودی 12 تا 24 ولت DC را به پین‌های مربوطه متصل کنید.
2. اتصال ورودی صدا: سیگنال صوتی ورودی را به پین‌های ورودی ماژول متصل کنید.
3. اتصال خروجی صدا: بلندگوها یا اسپیکرهای خود را به پین‌های خروجی ماژول متصل کنید.
4. راه‌اندازی: پس از انجام اتصالات، ماژول آماده به کار است و می‌توانید از صدای با کیفیت آن لذت ببرید.
